So installieren Sie Reporter in Ihrem Schaltschrank

Herzlichen Glückwunsch zum Erwerb Ihres neuen Reporters! Damit Ihre Messungen erfolgreich sind, sollten einige wichtige Details beachtet werden. Lassen Sie uns mit der Installation beginnen.

Vermeiden Sie Metall

Metall wird häufig für elektrische Außenschränke, Technikgehäuse, Metallhütten und andere geschlossene Konstruktionen verwendet. Doch wenn es um Reporter geht, ist ein nicht-metallisches Material die bessere Wahl.

Metall und eine gute GSM-Verbindung vertragen sich nicht gut, da das Material das GSM-Signal stören und abschwächen kann, was zu einer schlechten Datenübertragung zwischen Reporter und der Cloud führt. Daher empfehlen wir dringend, einen Kunststoff- (nicht-metallischen) Schaltschrank zu wählen.

Da nicht alle Kunststoffe gleich sind, empfehlen wir ein hochwertiges, nicht-metallisches Industriegehäuse wie Polycarbonat oder Polyester mit Glasfaserverstärkung. Dieses glasfaserverstärkte Polyestergehäuse ist beispielsweise eine gute Wahl.

Die Installation von Reporter in einem Metallschrank erfolgt auf eigenes Risiko, da dies die Wahrscheinlichkeit von Verbindungsproblemen erheblich erhöht.

Sauber und trocken halten

Halten Sie Ihre Technik sauber und trocken – keine Feuchtigkeit, kein Regen, keine Kondensation, kein Schmutz oder Staub. Ebenso sollten Sie darauf achten, dass keine Steckverbinder, empfindlichen Sensoren oder Adapter den Boden berühren. Um dies zu vermeiden, empfehlen wir, diese Komponenten an einer stabilen Stange oder einem Pfosten zu befestigen.

Wenn Feuchtigkeit, Schlamm oder Schmutz in Ihre M12-Steckverbinder gelangt, kann dies zu schlechten Verbindungen führen oder die Anschlüsse dauerhaft beschädigen. Deshalb sollten die folgenden Richtlinien unbedingt beachtet werden.

Unsere Garantie auf die Hardware kann nur gewährt werden, wenn diese Richtlinien ordnungsgemäß befolgt wurden.

Staubschutzkappen

1. Alle ungenutzten Reporter-Anschlüsse sollten mit einer M12-Staubschutzkappe geschützt werden (siehe Bild 1 unten).
2. Alle ungenutzten Kabel sollten mit einer M12-Staubschutzkappe versehen werden (siehe Bild 2 unten).

Jeder Reporter wird mit fünf Staubschutzkappen geliefert. Falls Sie eine Staubschutzkappe verlieren, können Sie uns kontaktieren, um Ersatz zu erhalten.

Bild 1: Reporter mit Staubschutzkappen

Bild 2: Eine Staubschutzkappe auf einem M12-Kabelende

Wasserdichte Kabeleinführung

Stellen Sie die Wasserdichtigkeit sicher, indem Sie eine Kabelverschraubung wie die KVT-ER 63/4 von Icotek verwenden, die das Eindringen von Wasser in den Schaltschrank verhindert. Bild 3 zeigt die Kabelverschraubung im Einsatz mit allen vier Sensorkabeln von Reporter.

Bild 3: Eine wasserdichte Kabelverschraubung

Kurze Verlängerungskabel

1. Die kurzen Verlängerungskabel ermöglichen eine einfache Sensorkonnektivität außerhalb des Technikgehäuses. Gleichzeitig minimieren sie das Risiko, Schmutz oder Feuchtigkeit in die Anschlüsse von Reporter oder in das Gehäuse einzubringen.
2. Zusätzlich verhindern die kurzen Verlängerungskabel übermäßigen Verschleiß und Belastungen an den Anschlussports von Reporter. Da die Sensoren nicht direkt an Reporter angeschlossen werden müssen, wird die Lebensdauer der Anschlüsse verlängert. Sollte ein Verlängerungskabel beschädigt werden oder der M12-Stecker abnutzen, kann es leicht ersetzt werden.
3. Durch die geringe Länge der Verlängerungskabel befinden sich die Anschlüsse nicht in Bodennähe. Dies reduziert das Risiko, dass die Stecker nass oder schmutzig werden und dadurch beschädigt werden. Wir empfehlen dringend, ungenutzte M12-Anschlüsse mit den in Bild 2 gezeigten Staubschutzkappen zu schützen. M12-Stecker sollten stets trocken und sauber gehalten werden.

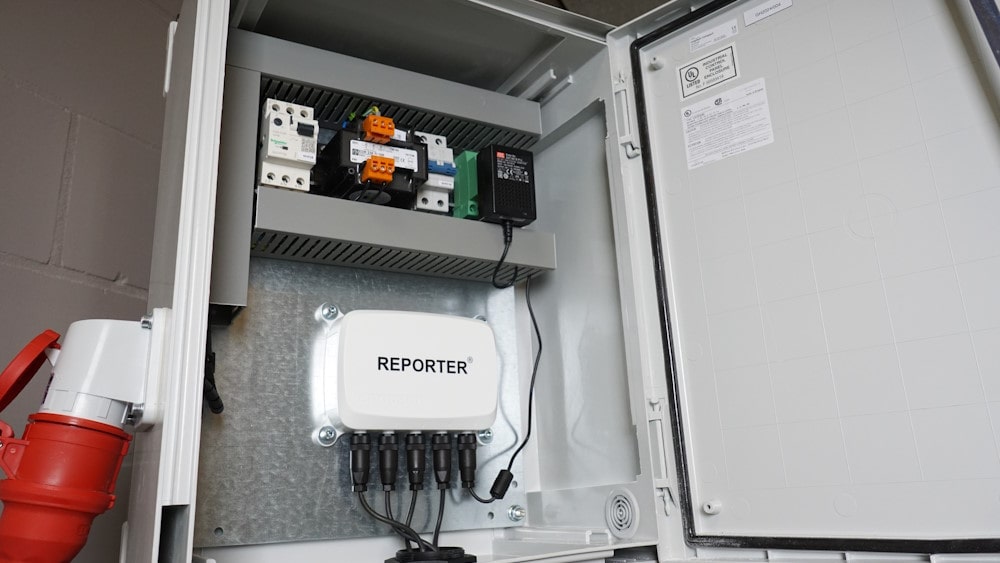

Bild 4: Eine korrekte Reporter-Installation in einem Schaltschrank

Bild 4 zeigt, wie die kurzen Verlängerungskabel dabei helfen, die Anschlüsse vor schlammigen Bedingungen auf Entwässerungsbaustellen zu schützen.

Reporter braucht Platz

Wenn sich Metallobjekte oder Kabel innerhalb eines Abstands von 5 cm zu Reporter befinden, kann dies die Mobilfunkverbindung und/oder die Messsignale stören, da es zu Interferenzen mit der internen Antenne oder den Sensorkabeln kommen kann.

1. Achten Sie darauf, eine 5 cm große Pufferzone um Reporter herum freizuhalten, ohne Metallobjekte oder Kabel.
2. Führen Sie umliegende Kabel ordentlich in Kabelkanälen.

Bild 5 zeigt ein Beispiel für einen korrekt aufgebauten Schaltschrank.

Bild 5: 5 cm Pufferzone um Reporter

Adapter sollten in Sensornähe bleiben

Da Sensoradapter dazu dienen, Sensoren zu interpretieren, sollten sie sich möglichst nahe an diesen befinden. Schließen Sie Ihren Adapter so nah wie möglich am Sensor an.

Abhängig von der Gesamtlänge Ihres Kabels oder der Distanz zwischen Reporter und Sensor empfehlen wir die folgenden Optionen:

1. Der Sensor befindet sich innerhalb von 5 m zu Reporter: Montieren Sie den Adapter im Schaltschrank.
2. Der Sensor befindet sich weiter als 5 m entfernt: Montieren Sie den Adapter außerhalb des Schaltschrankes.

Die Montage des Adapters sollte gemäß den Adapterplatzierungsrichtlinien erfolgen.

Bild 6: Bodenfeuchtesensor mit Adapter

Haben Sie Fragen?

Haben Sie nach dem Lesen unserer Installationsanleitung für den Schaltschrank noch Fragen? Zögern Sie nicht, uns zu kontaktieren! Sie finden unser Kontaktformular hier oder schreiben Sie uns eine E-Mail an support@crodeon.com.

FAQ

Ich möchte mich nicht an eure Installationsrichtlinien halten, erhalte ich trotzdem meine Garantie?

Falls Ihre Hardware durch unsachgemäße Nutzung beschädigt wird, können wir leider keine Garantie gewähren.

Unsere Erfahrung zeigt, dass die häufigsten Ursachen für ein nicht funktionierendes System sind:

1. Korrosion der M12-Steckverbinder durch Feuchtigkeit oder Schmutz.
2. Ein sehr schwaches Mobilfunksignal durch störende Metallstrukturen.

Unsere Richtlinien wurden speziell entwickelt, um diese Probleme zu vermeiden. Sollten dennoch Verbindungsprobleme, Feuchtigkeitsprobleme oder Abnutzungserscheinungen auftreten, die auf eine Missachtung dieser Richtlinien zurückzuführen sind, können wir die Garantie leider nicht übernehmen.

Ich habe alle eure Richtlinien befolgt, habe aber trotzdem ein Problem. Werdet ihr mir helfen?

Selbstverständlich! Bitte senden Sie uns eine Nachricht mit einer Beschreibung des Problems und fügen Sie einige Bilder Ihrer Installation bei. Wir helfen Ihnen gerne, das Problem zu identifizieren und es so schnell wie möglich zu lösen. Schreiben Sie uns einfach eine E-Mail an support@crodeon.com.

Ich möchte einen Schaltschrank wie den in dieser Anleitung gezeigten kaufen, ist das möglich?

Ja! Diese Außenschaltschränke können von unserem Partner nach Maß gefertigt werden. Kontaktieren Sie uns, wenn Sie eine Bestellung aufgeben möchten.
